單相接地故障查找儀
產品型號：DXJ-IVZ
外形尺寸：信號發生裝置：327x282x218(mm)、信號采集器255x76x31(mm)、信號接收定位器：204x100x35(mm)
產品重量：信號發生裝置：10kg、信號采集器：340g、信號接收定位器：300g
產品型號：DXJ-IVZ
外形尺寸：信號發生裝置：327x282x218(mm)、信號采集器255x76x31(mm)、信號接收定位器：204x100x35(mm)
產品重量：信號發生裝置：10kg、信號采集器：340g、信號接收定位器：300g
配電網線路單相接地故障裝置適用于6-35kV故障線路停電后快速準確定位接地點，產品性能優越，能 夠安全、方便、快速、準確定位接地故障點，有效地解決長線路、多分支、高阻接地故障狀態下難以精確定 位的技術難題，并且對檢修后的線路是否存在故障隱患有預診斷功能，減輕線路檢修人員和運行班組人員的 勞動強度，省時省力，提高工作效率、供電可靠性和電力企業經濟效益。
工作原理：

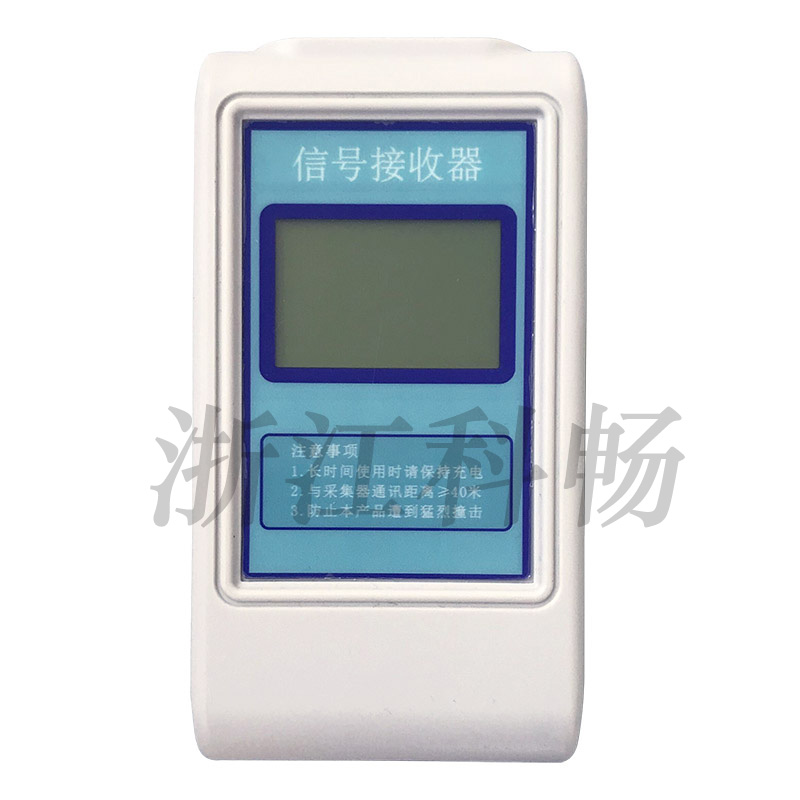

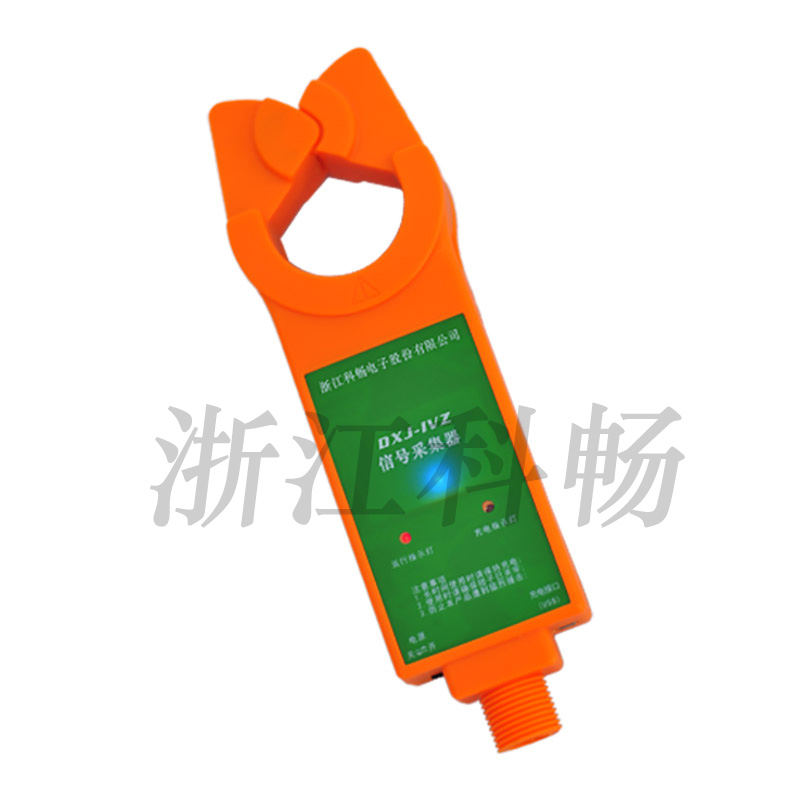

設備由信號發生裝置、信號采集器、信號接收定位器三部分組成; 信號發生裝置：當線路發生單相接地故障時，該裝置可向故障線路注入異頻檢測信號，信號采集器根 據此信號進行故障巡查定位; 信號采集器：為手持式可移動測量裝置，檢測異頻電流信號，用于定位單相接地點，在線路正常運行 時，可實時檢測線路負荷電流； 信號接收定位器：用于接收并顯示信號采集器，發送負荷電流和異頻電流等測量數據,確定故障點的位 置和方向； 當線路發生接地故障時，在停電狀態下，信號發生裝置向故障線路上發送一個具有一定功率的異頻信 號，通過信號采集器沿著故障線路進行巡查，當檢測到某點左右兩側，一側有異頻信號，另一側沒有時， 則確定此點就是故障接地點。
